先端ESR（電子スピン共鳴）による材料の機能性評価ならびに劣化・欠陥の超早期検出
技術・ノウハウの基本情報
| 組織・研究者 | 自然科学研究機構 分子科学研究所 研究力強化戦略室 特任部長（研究戦略担当） 機器センター 分析チーム チームリーダー スピン生命フロンティア事務局長 機器センター／スピン生命科学コア 中村 敏和 氏 |
|---|---|
| 種類 | 大学の技術・ノウハウ |
| 分野 | ナノテクノロジー |
| 概要 | 高分子材料、電池、半導体・量子デバイス、創薬・ヘルスケアなど幅広い産業分野において、材料の機能・劣化や欠陥、生体分子の動きは、目に見えないミクロな「不対電子（ラジカルなど）」の変化として現れます。従来のＸ線回折やＮＭＲ等の計測法では、こうした超初期の変化や動的な構造変化を検出することは困難でした。分子科学研究所の世界最高水準の先端電子スピン共鳴（ESR）装置群は、物質を壊すことなく、極めて高い感度でこの微小な変化をナノメートルスケールで検出・可視化します。マクロな性能低下が顕在化する前の超初期劣化の検出や、タンパク質の動的構造解析、動作中の電池内部のその場観察など、従来技術では捉えられなかった課題に新たな解決策を提供します。 |
【簡略図】
先端ＥＳＲによる材料・生命ミクロ構造の可視化と産業応用

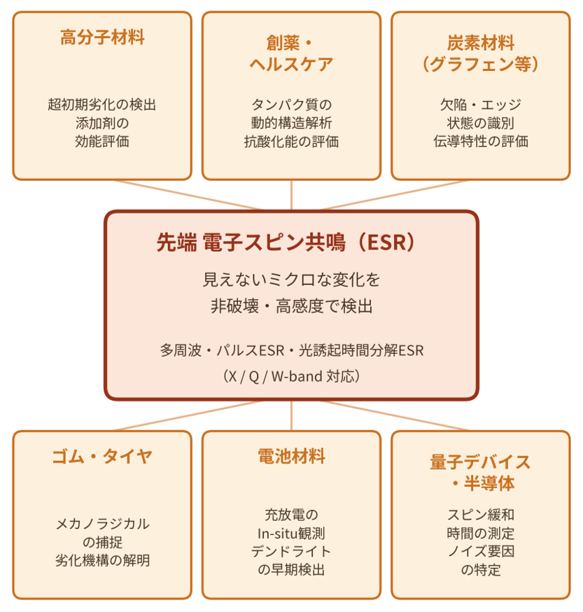

図１：先端ESRが捉える「見えないミクロな変化」と産業応用分野
【背景】
材料の機能・劣化や欠陥、電池の性能低下、薬の効き目、高分子の重合反応――産業や研究開発の現場で日々直面するこれらの現象の裏側では、原子・分子レベルで「不対電子」（ラジカルや遷移金属イオン、伝導電子など）の変化が生じています。こうした変化は、ヒビ割れや変色、性能劣化として目に見える形で現れるはるか前の、極めて初期の段階で発生するため、X線回折やNMR、通常の分光法といった従来手法では検出や追跡が困難でした。
また、タンパク質の溶液中での動的な構造変化や、動作中の電池内部で起きているリアルタイムの化学変化など、「試料を壊さずに、動いたままの状態で観察したい」というニーズに応えられる計測技術も限られていました。このため、製品の耐久性評価や品質管理、次世代デバイスの性能向上、創薬プロセスの効率化などの現場では、「原因不明の劣化」「効果が見えない添加剤」「制御できない欠陥」といった課題が長年にわたり残されてきました。
【技術内容】
先端ESR（電子スピン共鳴）技術の全体像を、４つの観点から順に説明します。まず、技術の基盤となる「ESRとは何か」という原理を解説し、続いて分子科学研究所が保有する世界最高水準の装置群の特徴を紹介します。さらに、実際にどのような計測が可能かを代表的なアプローチごとに整理したうえで、測定から解析まで専門チームが伴走するサポート体制についても説明します。
- 電子スピン共鳴（ESR）とは
電子スピン共鳴（Electron Spin Resonance：ESR、電子常磁性共鳴 EPRとも呼ばれる）は、不対電子（対になっていない電子）を持つ物質に対して、静磁場中でマイクロ波を照射し、電子スピンのエネルギー準位間の遷移を検出する分光法です。ラジカル、遷移金属イオン、伝導電子、格子欠陥中のスピンなど、不対電子を含むあらゆる物質が対象となります。Ｘ線や可視光を用いる手法とは異なり、試料を破壊することなく、極めて高い感度で不対電子由来の微弱な信号を選択的に検出できる点が最大の特長です。
- 分子科学研究所の先端ESR装置群
多周波（X-, Q-, W-band）測定、パルスESR、光誘起時間分解ESR、多重共鳴（ENDOR／pELDOR）など、世界最高水準の先端ESR装置群を保有しています。目的に応じて最適な測定モードを組み合わせることで、従来の物性測定や構造解析では見えなかった「ミクロな局所構造」「初期の反応過程」「スピンダイナミクス（緩和時間）」を定量・可視化します。
表１：先端ESR装置群の特徴
| 装置・手法 | 周波数帯・スケール | 特徴・わかること |
|---|---|---|
| X-band ESR | 9.5 GHz帯 | 最も汎用的な測定モード。高感度な不対電子（ラジカル等）の検出のベースとなる標準測定。 |
| Q-band／W-band ESR |
34 GHz／94 GHz帯 （磁場6Tまで） |
超高磁場・高周波化により分解能が飛躍的に向上。重なり合ったスペクトルのg値異方性を分離。 |
| パルスESR | ナノ秒〜マイクロ秒 | スピン緩和時間（T1・T2）を測定し、局所的な環境変化や分子運動性・構造の柔軟性を評価。 |
| 光誘起時間分解ESR | ミリ秒〜ナノ秒 | 光照射直後に生じる反応中間体や励起状態の超高速な変化を追跡。 |
| ENDOR | – | 不対電子周辺の核スピン（1H, 13C, 14N, 31P等）との相互作用を検出し、局所構造・環境ノイズ要因を特定。 |
| pELDOR（DEER） | 1.5〜8 nm | スピンラベル間の距離をナノメートル精度で計測。溶液中・生体膜中での動的な構造変化を可視化。 |
- 主要な計測アプローチ
・連続波（CW）ESRによる高感度検出：微量なラジカルや遷移金属イオンを高感度に検出し、種類や濃度を特定します。
・パルスESR・緩和時間解析：スピン格子緩和時間（T1）・位相緩和時間（T2）を測定し、局所的な環境変化や分子の揺らぎを評価します。
・スピンラベル法（SDSL）×pELDOR：タンパク質や核酸の指定部位にスピンラベルを導入し、溶液中・生体膜中での動的な構造変化を可視化します。
・スピントラップ法：活性酸素種（ROS）を捕捉・検出し、抗酸化能力や酸化ストレスを定量的に評価します。
・In-situ／Operando測定：電池の充放電や高分子の重合反応など、動作・反応が進行している状態をそのまま観察します。
・多周波測定によるg値精密解析：X/Q/W-bandを組み合わせ、重なり合ったスペクトルを分離し、材料の局所構造を精密に識別します。
- 測定から解析までの一貫サポート
「データは得られたが、どう解釈すればよいか分からない」ということがないよう、スペクトルシミュレーション、理論解釈、異方性解析まで、専門チームが一貫してサポートします。長年にわたる分子性固体・物性解析の知見に基づき、測定データを実際の材料設計や課題解決に結びつけるところまで伴走します。
【技術・ノウハウの強み（新規性、優位性、有用性）】
従来の代表的な計測手法と比較して、先端ESRは「不対電子」という他の手法では直接捉えられない対象を、非破壊かつ高感度に検出できる点に大きな優位性があります。
表２：従来手法との比較
| 手法 | 主な検出対象 | 非破壊性 | 動的観察 | 特記事項 |
|---|---|---|---|---|
| Ｘ線回折 | 結晶構造 | △ | △ | 結晶性試料が前提。非晶質・微量成分の評価は困難な場合がある。 |
| ＮＭＲ | 分子構造 | ○ | △ | 不対電子由来のラジカル等は直接検出できない。 |
|
通常の分光法 (UV-vis/IR等） |
分子構造・官能基 | ○ | ○ | 微量な不対電子種の選択的な検出は困難。 |
|
先端ＥＳＲ （本技術） |
不対電子 （ラジカル遷移金属イオン等） |
○ |
○ （in-situ可） |
微量な不対電子種を選択的・高感度に検出。多周波・パルス化により構造とダイナミクス双方を解明。 |
【本手法の強み】
・世界最高水準の超高感度・高精度測定：微量な不対電子も見逃さず、従来装置では埋もれてしまっていたかすかな信号も検出できます。
・多彩な計測モードを単一機関で提供：多周波（X/Q/W-band）・パルス・光誘起時間分解・多重共鳴など、幅広い測定モードをワンストップで利用可能です。
・非破壊・その場（in-situ／operando）観察：試料を壊さず、動作中・反応中の状態をそのまま観察できます。
・ナノメートル精度の距離計測：スピンラベル法×pELDORにより、溶液中・生体膜中での分子の動的構造変化を定量的に可視化できます。
・測定から解析まで一貫したサポート体制：シミュレーションや理論解釈まで専門チームが伴走します。
・豊富な学術的知見と産学連携実績：研究者は電子スピンサイエンス学会会長歴任、日本物理学会論文賞受賞等、長年の研究実績に基づく高度な解析力を有しています。
【連携企業のイメージ】
企業名を問わず、以下のような産業分野・課題をお持ちの企業との連携を想定しています。
・高分子・樹脂・フィルムメーカー：製品の耐候性・耐久性評価や、劣化防止のための添加剤設計の高度化を検討している企業
・化学メーカー・触媒メーカー：反応機構の解明や品質管理の高度化を目指す企業
・電池・蓄電デバイスメーカー：リチウムイオン電池や全固体電池など、次世代電池の劣化解析・安全性評価技術の確立を目指す企業
・半導体・量子デバイス関連メーカー：量子ビット材料や欠陥制御技術の開発に取り組む企業
・製薬・化粧品・食品メーカー：医薬品候補化合物やタンパク質の動的構造解析、抗酸化能評価を必要とする企業
・炭素材料・ナノ材料メーカー：グラフェンやカーボンナノチューブ等の品質管理・高機能化を目指す企業
・ゴム・タイヤメーカー：ゴム材料の劣化メカニズム解明や、高耐久・高機能材料の開発を目指す企業
連携の形態は、フィージビリティスタディ（お試し測定）から本格的な共同研究、受託測定、技術指導まで、企業のニーズに応じて柔軟に対応いたします。
【技術・ノウハウの活用シーン（イメージ）】
以下のような課題について、解決の切り口を見出すことができます。
表３：先端ESR（電子スピン共鳴）活用例
| 分野 | 課題例 | 先端ESRによる解決の切り口 |
|---|---|---|
|
高分子材料 （樹脂・フィルム） |
なぜ劣化するのか原因が分からない。耐候性試験に時間がかかりすぎる。重合反応の制御が難しい。 | ヒビ割れ・変色が起こるはるか前の超初期段階の微小なラジカルを検出し、劣化指標を確立。抗酸化剤の効果を場所・タイミングごとに定量化。 |
| 創薬・ヘルスケア・化粧品 | 薬がタンパク質にどう作用しているか分からない。生体内の酸化ストレスを正しく評価したい。 | スピンラベル法×pELDORにより、溶液中で動くタンパク質の構造変化をナノメートル精度で可視化。スピントラップ法により抗酸化能を定量評価。 |
|
炭素材料 （グラフェン・CNT等） |
材料の品質にばらつきがある。欠陥や不純物の影響が分からない。 | エッジ構造や空孔欠陥、化学修飾部位を多周波ESRのg値・線幅解析で識別。伝導電子と局在スピンを分離し、品質管理や機能向上に活用。 |
|
量子デバイス ・半導体 |
量子ビットの寿命（コヒーレンス時間）を伸ばしたい。微小欠陥の影響を減らしたい。 | パルスESRによりスピン緩和時間（T1・T2）を精密測定。ENDORで周辺の核スピン雑音要因を特定し、長寿命化に向けた材料設計指針を提示。 |
|
電池材料 （LIB・全固体電池等） |
充放電の繰り返しで劣化する原因を知りたい。内部短絡・発火のリスクを早期に把握したい。 | 充放電中の電極や電解液の変化をIn-situ／Operandoで追跡。金属リチウムの微小な析出物（デンドライト）を早期に非破壊で検出。 |
|
ゴム・タイヤ ・エラストマー |
摩擦や変形でゴムが傷むメカニズムを知りたい。長持ちする高機能材料を開発したい。 | 変形・摩擦によって高分子鎖が切断される際に生じるメカノラジカルを直接捕捉。補強剤周辺のゴム分子の運動性を評価。 |
【技術・ノウハウの活用の流れ】
STEP1 事前相談・課題ヒアリング
「現状の測定技術では原因が特定できない」「不対電子が関与しているか確かめたい」といったお悩みをお聞かせください。オンラインでの相談も可能です。サンプルの適性や測定条件を事前にディスカッションします。
STEP2 フィージビリティスタディ（お試し測定）
実際のサンプルをお預かりし、先端ESR装置で信号が得られるか、どのようなデータ・解析が可能かを少量のサンプルでテストします。
STEP3 本格的な共同研究・課題解決
秘密保持契約（NDA）のもと、製品開発や品質改善に向けた定期的な分析・ディスカッションを実施。成果活用や特許出願も見据えた高度な解析・シミュレーションを行います。
【専門用語の解説】
・ESR（電子スピン共鳴）：不対電子を持つ物質に静磁場中でマイクロ波を照射し、そのエネルギー準位間の遷移を検出する分光法。電子常磁性共鳴（EPR）とも呼ばれる。
・不対電子・ラジカル：対を作らずに存在する電子。反応性が高く、材料の劣化や生体内の酸化反応などに関与する。
・パルスESR：マイクロ波をパルス状に照射して測定する手法。スピンの緩和時間（T1・T2）などダイナミックな情報を得られる。
・ENDOR（電子−核二重共鳴）：不対電子と、その周囲に存在する原子核のスピンとの相互作用を検出する手法。局所構造の解明に用いる。
・pELDOR（DEER）：パルス電子−電子二重共鳴。2つのスピン間の距離をナノメートル精度で計測する手法。
・スピンラベル法（SDSL）：タンパク質や核酸の特定部位にスピン（ナイトロキサイドラジカル等）を人工的に導入し、ESR測定の目印とする手法。
・g値：電子スピンが磁場に対してどのように応答するかを示す指標。物質の種類や周囲の環境によって特徴的な値を示す。
・スピン緩和時間（T1・T2）：励起されたスピンが元の状態に戻るまでの時間。周囲の分子運動や環境の変化を反映する。
・In-situ／Operando観測：試料を実際に動作・反応させた状態のまま、その場で測定・観察すること。
・スピントラップ法：寿命の短い活性酸素種やラジカルを、安定な化合物（スピントラップ剤）と反応させて捕捉し、ESRで検出可能にする手法。
・デンドライト：電池の充放電の繰り返しにより、電極表面に樹状に成長する金属（リチウム等）の析出物。内部短絡や発火の原因となる。
